#10. [3계층] 패킷 전송과정 (라우팅테이블, IPv4조각화)

♦ 소개

멀리 있는 컴퓨터끼리 통신하는 과정과 이때 사용되는 라우팅 테이블에 대해 공부해보자!

---

♦ 라우팅 테이블

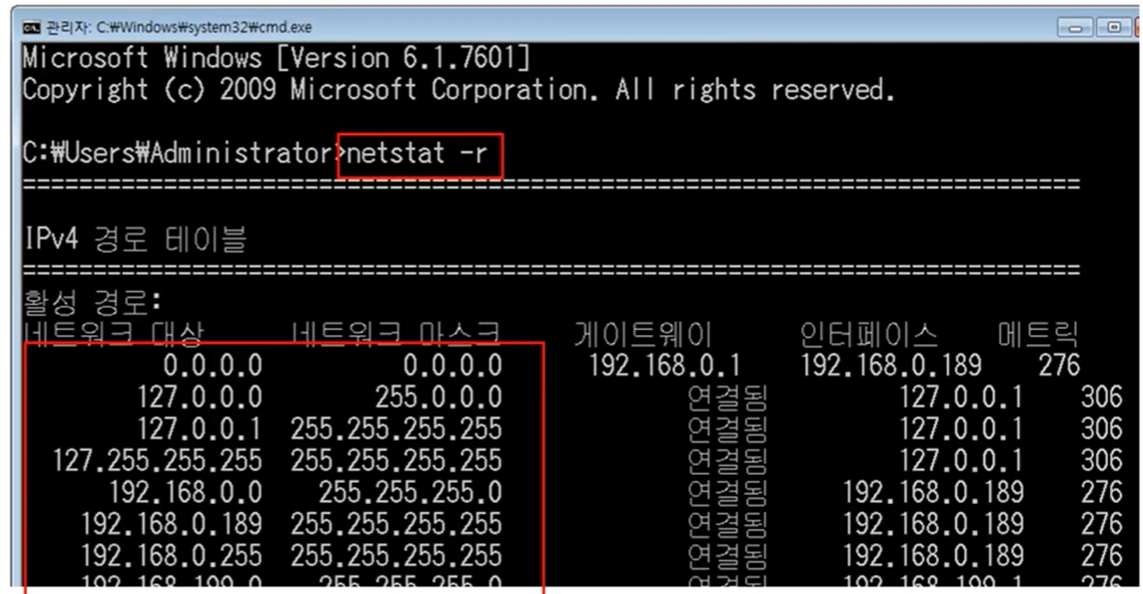

윈도우에서 라우팅 테이블 확인

netstat -r

• 라우팅 테이블에 적혀 있는 네트워크 대역으로만 갈 수 있음
• 그래서 기본값으로 0.0.0.0을 둠



♦ 다른 네트워크와 통신하는 과정

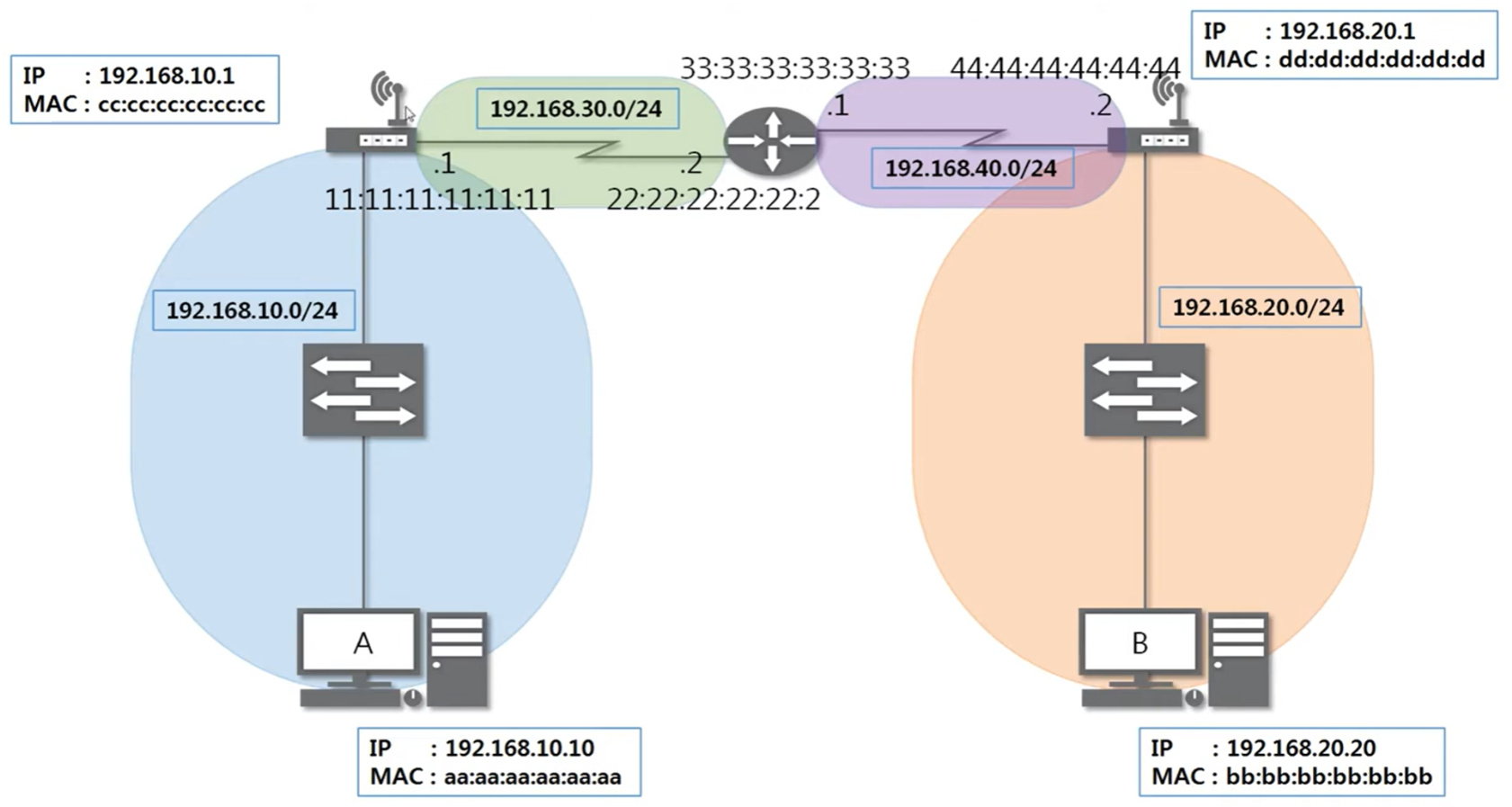

상황 : A가 B(192.168.20.20)와 통신하려고 함

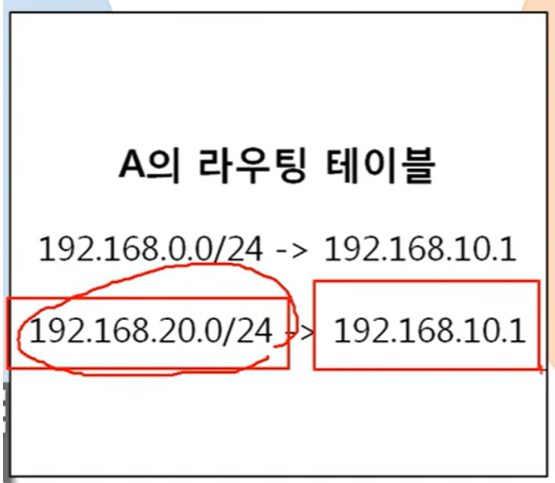

1. A가 라우팅 테이블 확인

• B의 네트워크 대역이 A의 라우팅 테이블에 없으면 갈 수 없음
• B의 네트워크 대역인 192.168.20.0/24가 있음 -> 목적지로 가려면 일단 192.168.10.1로 가라!

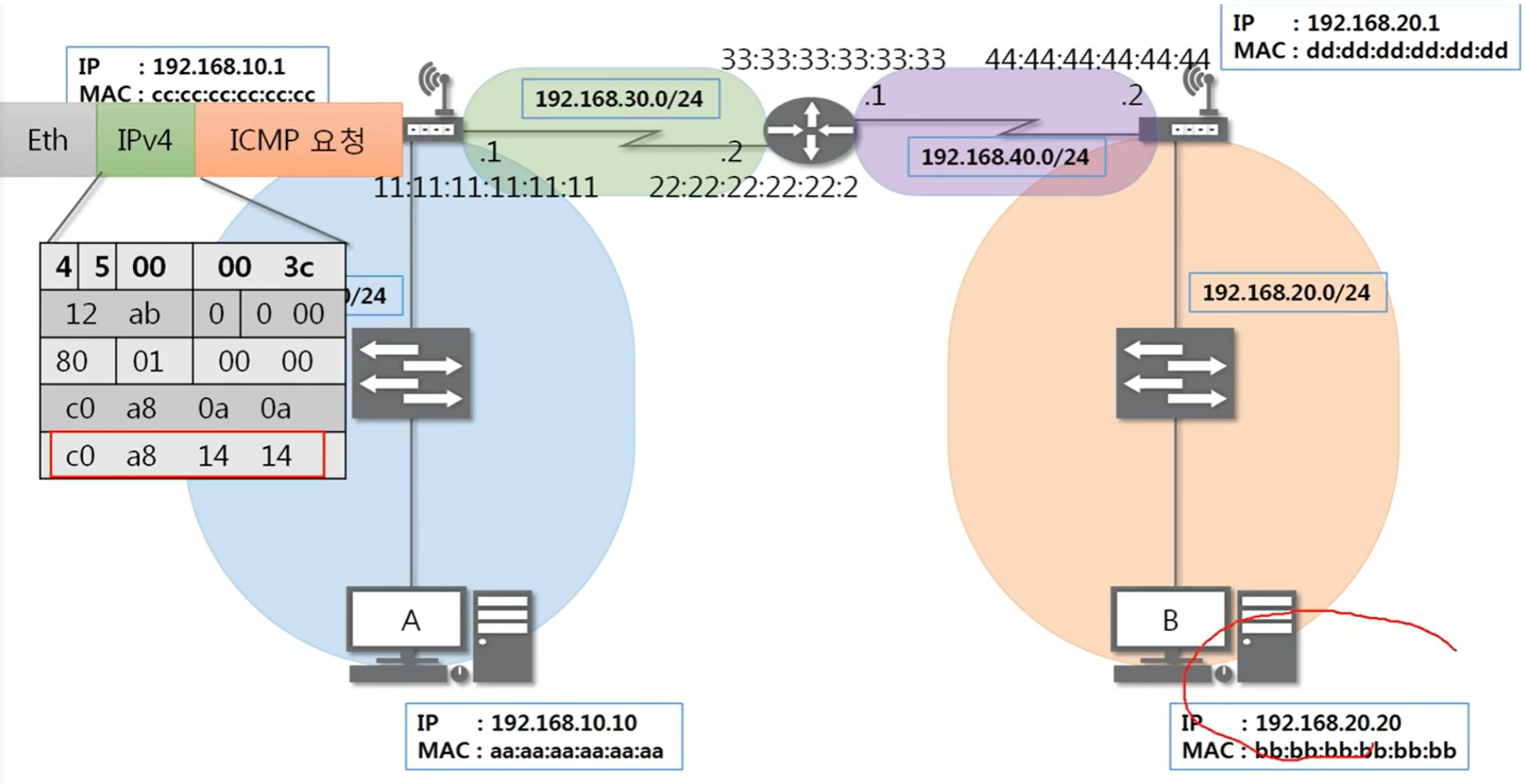

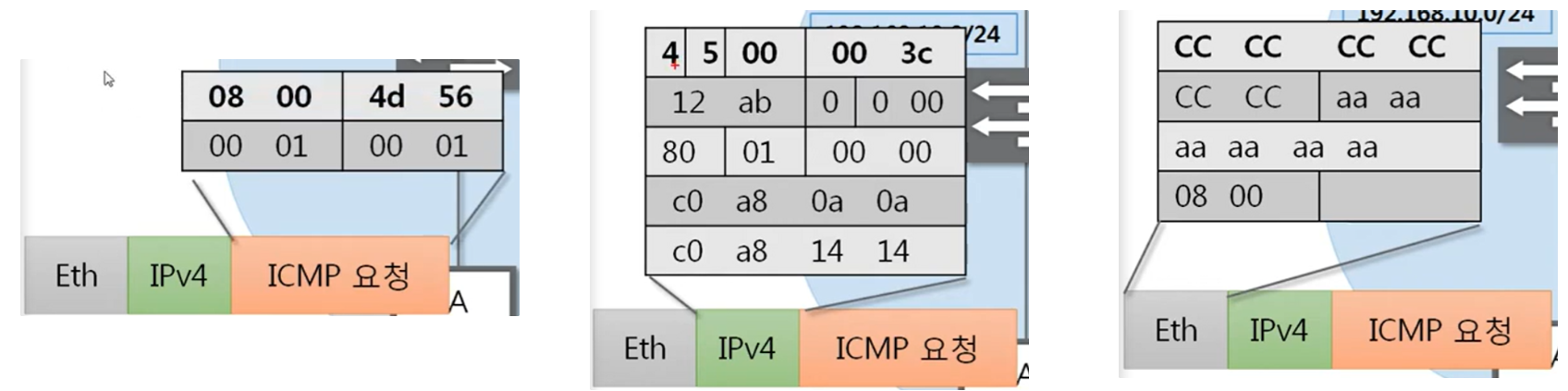

2. 패킷 생성 및 다음 노드로 전달



• ICMP 요청이므로 Type은 8

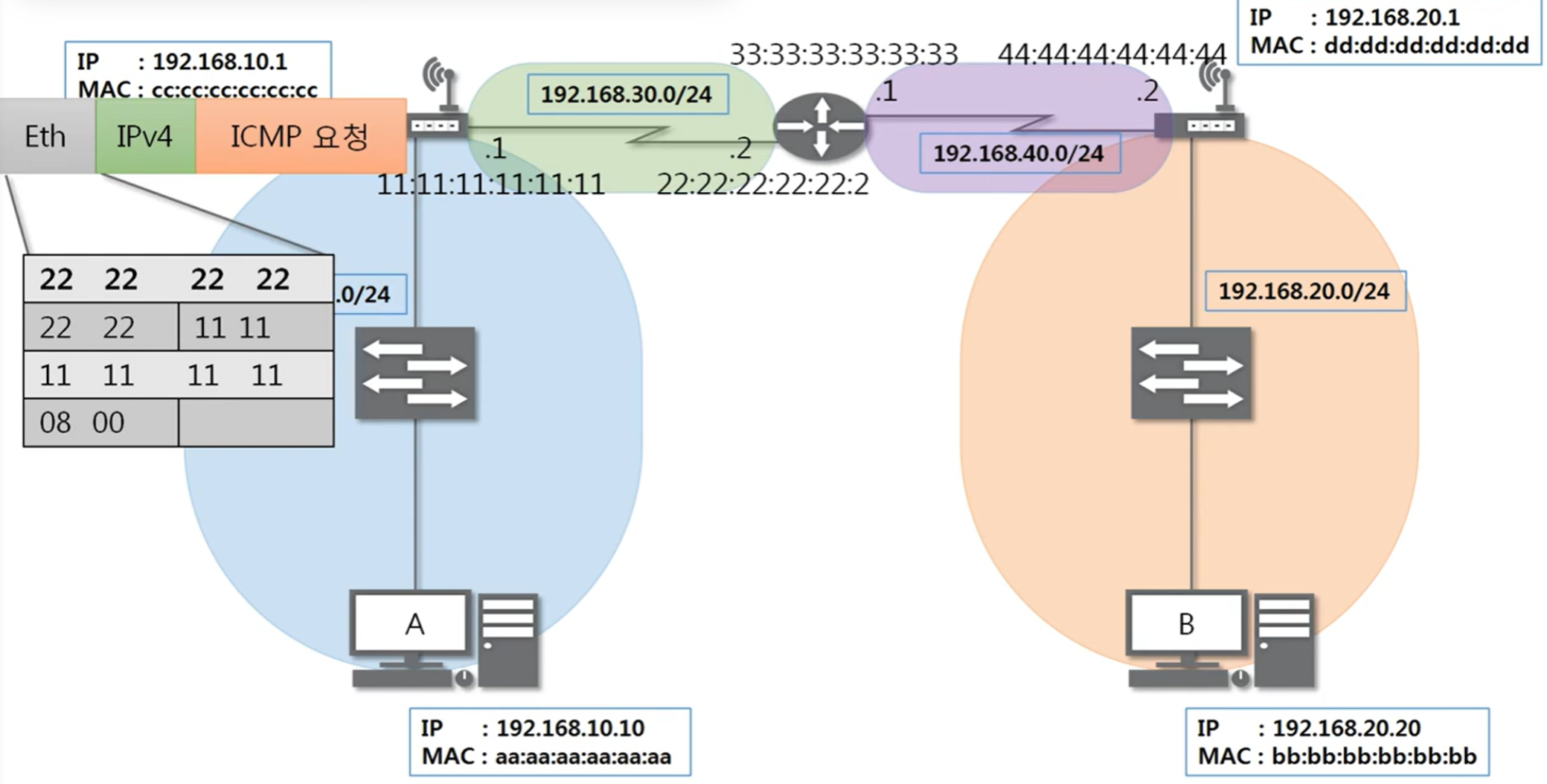

✅ 이더넷 프로토콜의 목적지 MAC 주소는 어디일까?

→ B가 아닌, 당장 다음 노드의 MAC 주소!! (여기서는 공유기)



3. 공유기가 패킷을 받고 다음 노드로 전달

• 본인의 라우팅 테이블 확인
  • 목적지를 찾아서 다음 노드 확인
• 이더넷 프로토콜을 다시 작성 (MAC주소를 모른다면 ARP 먼저 하고 작성)
  • 다음 노드에 대한 정보를 바꿔야 함. MAC 주소
  • 네트워크 대역이 바뀔 때마다 이더넷 프로토콜은 다시 쓰임



✔ 공유기의 수신, 송신  IP 프로토콜은 동일





✔ 이더넷 프로토콜은 변경됨

- 수신한 이더넷 프로토콜



- 송신할 이더넷 프로토콜







위와 같은 방법으로 B까지 도달



---

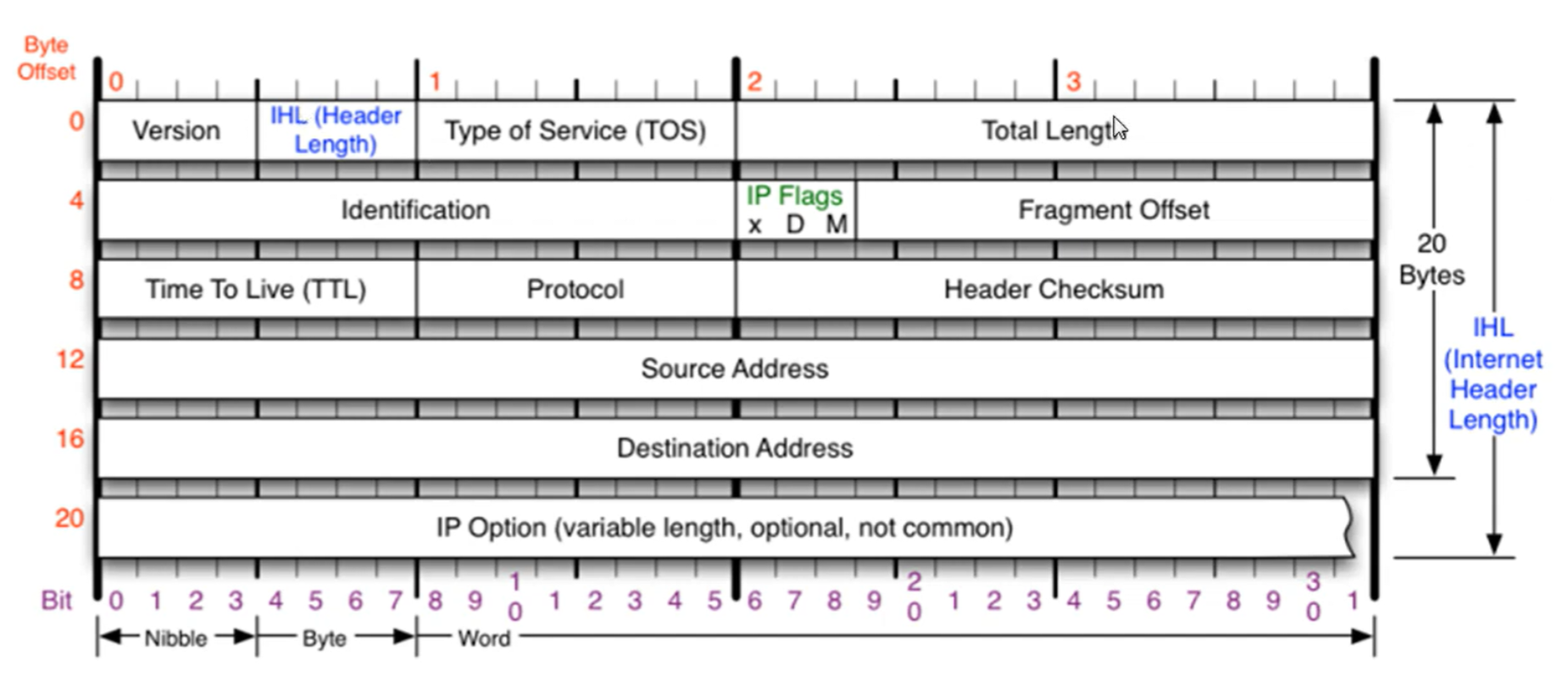

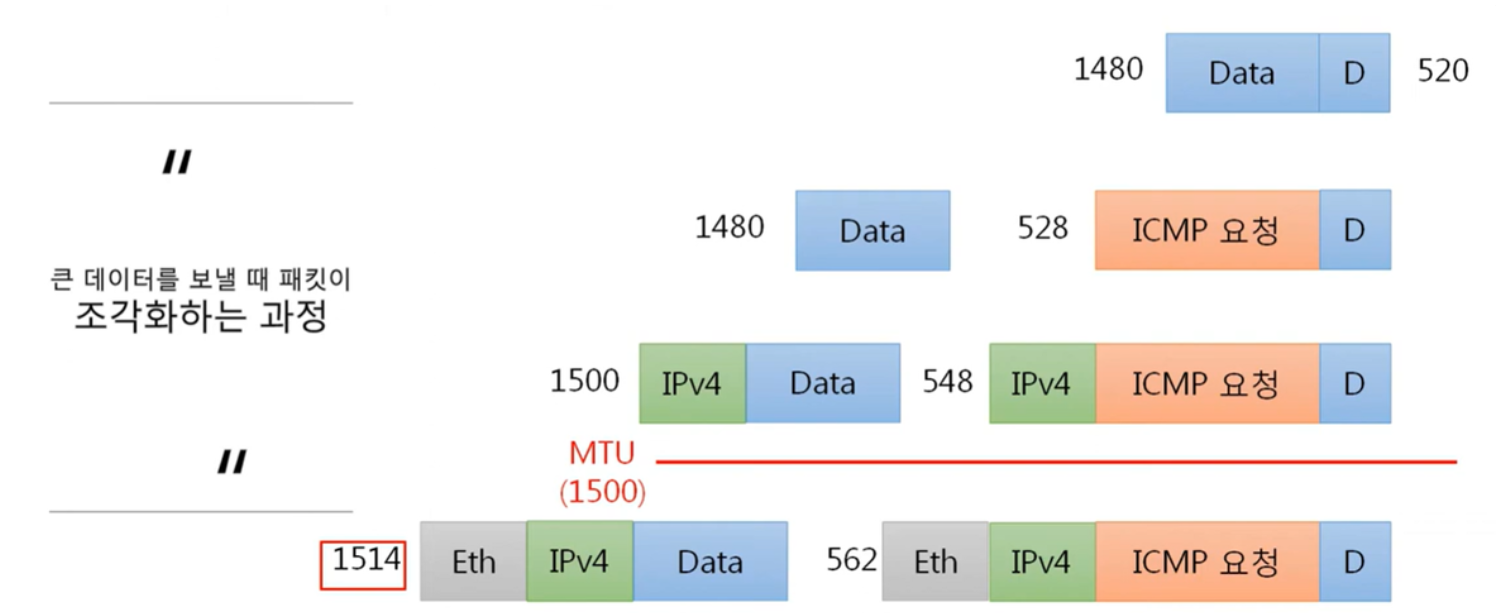

♦ IPv4의 조각화

• 큰 IP 패킷들이 적은 MTU(데이터의 최대 전송 단위. Maximum Transmission Unit)를 갖는 링크를 통하여 전송되려면 여러 개의 작은 패킷으로 쪼개어/조각화 되어 전송돼야 한다.
• 즉, 목적지까지 패킷을 전달하는 과정에 통과하는 각 라우터마다 전송에 적합한 프레임으로 변환이 필요하다.
• 일단 조각화되면, 최종 목적지에 도달할 때까지 재조립되지 않는 것이 일반적이다.
• IPv4에서는 발신지 뿐만 아니라 중간 라우터에서도 IP 조각화가 가능하다.
• IPv6에서는 IP 단편화가 발신지에서만 가능하다.
• 재조립은 항상 최종 수신지에서만 가능하다.

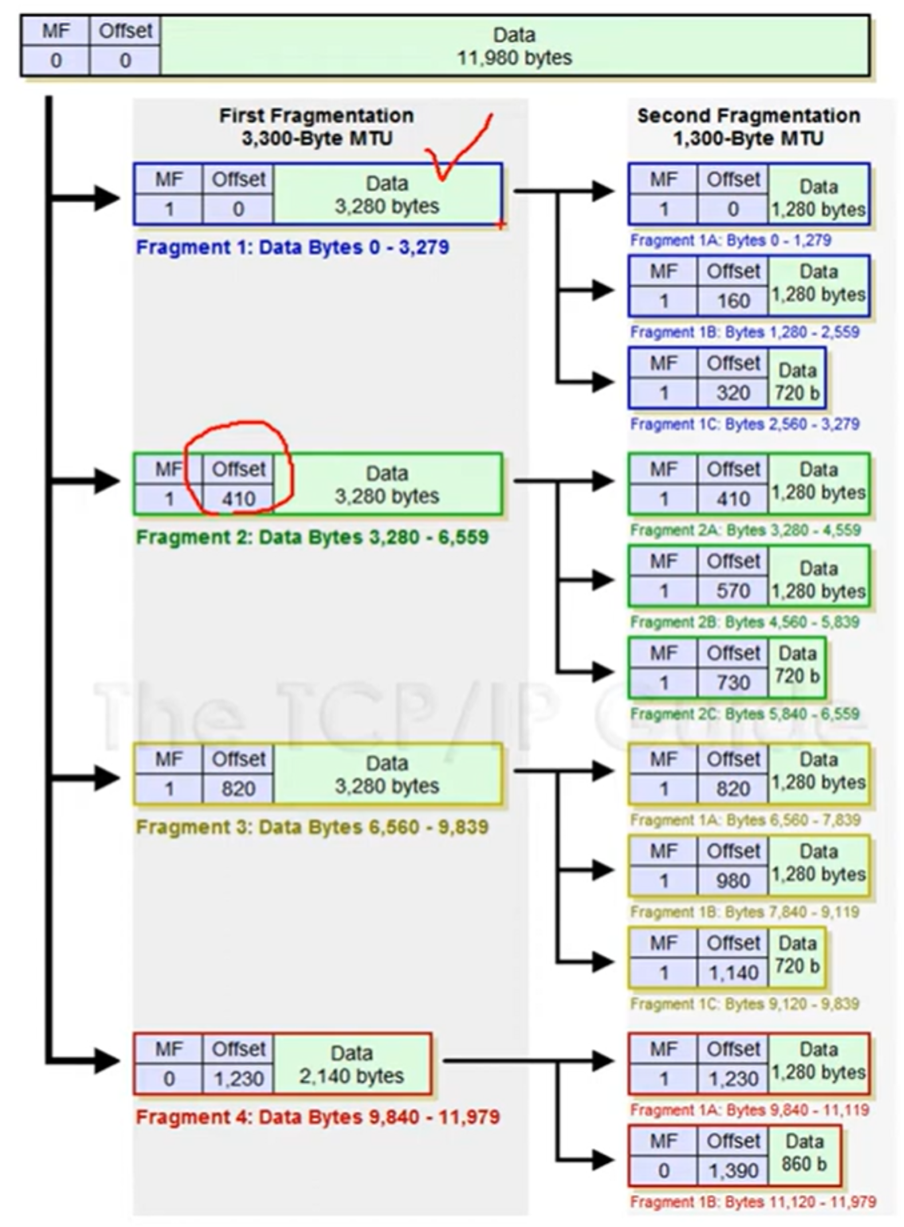

• MTU = 3,300byte일 때, IPv4 프로토콜이 20byte이므로 감안해서 data는 3,300 - 20 = 3,280byte 단위로 쪼갠다.
• offset에 들어가는 수가 크므로 offset을 쓸 때는 8로 나눈다.
• 3280 / 8 = 410이므로 두 번째 패킷의 offset이 410이다.



• MTU가 걸러지는 시점은 IP 헤더가 붙은 직후이다.



✔️ 실습

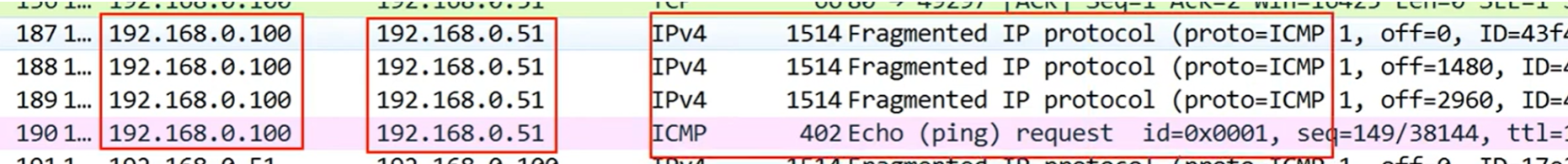

와이어샤크로 192.168.0.100 -> 192.168.0.51 ping 요청한 후 패킷 캡쳐



• ICMP는 마지막 패킷에만 붙음
• 마지막 패킷 길이 402 = 360 + 8(icmp) + 20(ip) + 14(이더넷)

---
